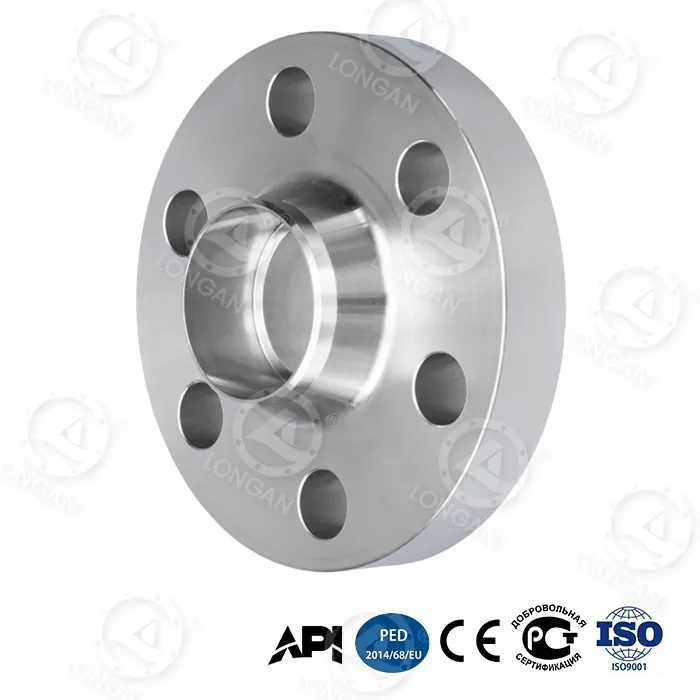

304 नेक बट वेल्डिंग फ्लँज

तांत्रिक तपशील

1. साहित्य प्रमाणन (ASTM A182 F304)

घटक मानक मूल्य कार्य चाचणी केस

Ni 8.0~11.0% ऑस्टेनाइट स्थिरता 9.2%

C ≤0.08% - 0.05%

Cr 18.0~20.0% ऑक्सिडेशन गंज संरक्षण 18.8% (स्पेक्ट्रोमीटर)

2. दाब-तापमान

तापमान (°C) वर्ग 150 (बार) वर्ग 300 (बार)

३०० १३.२ ३५.८

200 15.8 42.7

३८ १९.६ ५१.१

3. यांत्रिक गुणधर्म

पॅरामीटर 304 फ्लँज मूल्य मानक आधार

आतील व्यास सहिष्णुता (NPS 12") ±0.25mm ASME B16.5 तक्ता5

तन्य शक्ती 515 MPa ASTM A182

उत्पन्न शक्ती 205 MPa ASTM A182

बोल्ट होल केंद्र वर्तुळ विचलन ±0.8 मिमी MSS SP-44

लागू परिस्थिती

शिफारस केलेली परिस्थिती सहन करण्यायोग्य मीडिया प्रतिबंधित परिस्थिती पर्यायी उपाय

कमी दाबाची संकुचित हवा कोरडी हवा (दव बिंदू <-40°C) सल्फर असलेली आर्द्र हवा निकेल-प्लेटेड कार्बन स्टील

अन्न उपकरणे दुग्धजन्य पदार्थ, रस (pH>4.5) क्लोरीन युक्त जंतुनाशक 316L फ्लँज

महानगरपालिका पाणीपुरवठा ताजे पाणी, पिण्याचे पाणी समुद्राचे पाणी/उच्च क्लोरीन पाणी (>50ppm Cl⁻) 316 फ्लँज

HVAC गरम पाणी (<80°C), स्टीम हायड्रोक्लोरिक ऍसिड/सल्फ्यूरिक ऍसिड (pH<4) हॅस्टेलॉय मिश्र धातु

304 नेक बट वेल्डिंग फ्लँज का निवडा?

1. कमी खर्च

साहित्य युनिट किंमत (बेंचमार्क) सेवा जीवन सर्वसमावेशक किंमत (10 वर्षे)

316 फ्लँज 2.3x 15 वर्षे + 1.2x

304 नेक बट वेल्डिंग फ्लँज 1.6x 10 वर्षे + 1.0x

कार्बन स्टील फ्लँज 1.0x 2 वर्षे (गंज गळती) 2.8x

2. स्ट्रक्चरल डिझाइन फायदे

सीलिंग पृष्ठभागाची अचूकता: 304 स्टेनलेस स्टील नेक वेल्डिंग फ्लँजची आरएफ पृष्ठभागाची उग्रता 125-250μin Ra आहे, ज्यामुळे गॅस्केट सीलिंगची विश्वासार्हता सुनिश्चित होते.

टॅपर्ड नेक संक्रमण: ताण एकाग्रता घटक 40% कमी करा आणि वेल्ड थकवा आयुष्य वाढवा.

3. मूलभूत गंज प्रतिकार

मीठ फवारणी चाचणी: 500 तास लाल गंज नाही

क्रोमियम-निकेल संरक्षक स्तर: Cr सामग्री ≥18% पाणी, वाफ आणि कमकुवत ऍसिड (pH>4.5) पासून गंज प्रतिकार करण्यासाठी एक पॅसिव्हेशन फिल्म बनवते.

मर्यादा वर्णन: क्लोराईड आयन> 50ppm (जसे की समुद्राचे पाणी) असलेल्या वातावरणासाठी योग्य नाही आणि यावेळी 316 अपग्रेड करणे आवश्यक आहे.

वारंवार विचारले जाणारे प्रश्न

Q1: 316 फ्लँजसह किंमतीतील फरक काय आहे?

उत्तर: 304 नेक बट वेल्डिंग फ्लँजची किंमत समान वैशिष्ट्यांनुसार 30~35% कमी आहे (निकेल आणि मॉलिब्डेनम सामग्रीमधील फरकामुळे). जर माध्यमामध्ये क्लोराईड आयन/ॲसिड नसतील, तर 304 निवडणे अधिक किफायतशीर आहे.

Q2: बाहेरील पाईप्ससाठी 304 वापरता येईल का?

उत्तर: कमी आर्द्रतेमध्ये (<60%) RH) हे मीठ-मुक्त वातावरणात दीर्घकाळ वापरले जाऊ शकते; किनारी/औद्योगिक भागात अँटी-कॉरोझन कोटिंग आवश्यक आहे, अन्यथा 2-3 वर्षात खड्डे पडू शकतात.
