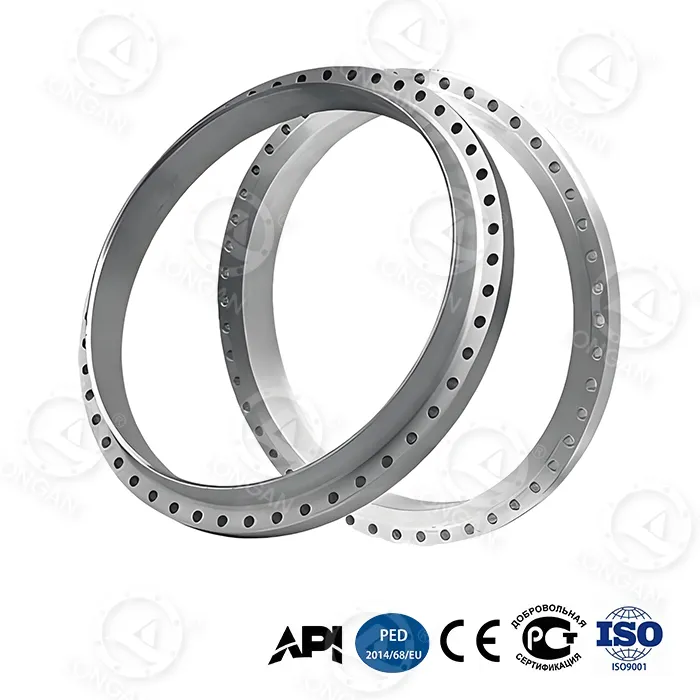

मोठ्या आकाराचा बाहेरील कडा

उत्पादन फायदे डेटा सादरीकरण

1. उच्च दाब क्षमता

मोठ्या आकाराच्या फ्लँजेसमध्ये सामान्य दाब श्रेणी > 100 बार ते > 250 बार किंवा त्याहून अधिक असते, जी समान श्रेणीच्या मानक फ्लँजच्या दाबापेक्षा पाचपट जास्त असते. उदाहरणार्थ, DN600 वरील वर्ग 900 फ्लँजचा रेट केलेला दाब समान आकाराच्या वर्ग 150 फ्लँजपेक्षा खूप जास्त आहे.

2. लक्षणीय वाढलेली भिंतीची जाडी आणि संरचनात्मक सामर्थ्य (वर्धित संरचनात्मक अखंडता):

मोठ्या आकाराच्या फ्लँजमध्ये उच्च बहिर्वक्र पृष्ठभाग, जाड फ्लँज नेक आणि मोठे बोल्ट छिद्र असतात, ज्यामुळे कंपन आणि वाकणे यांना मजबूत प्रतिकार होतो.

उदाहरण म्हणून ASME B16.5 DN600, वर्ग 150 विरुद्ध वर्ग 900 RF फ्लँज घ्या:

फ्लँजची जाडी, वर्ग 900: ~ 152.4 मिमी, वर्ग 150: ~ 38.1 मिमी, वर्ग 900 जाडी ही वर्ग 150 च्या सुमारे 4 पट आहे.

वर्ग 900 मध्ये 24 M36 बोल्ट आहेत, वर्ग 150 मध्ये फक्त 20 M24 बोल्ट आहेत

बोल्टचा व्यास 50% ने वाढला, बोल्टचे प्रमाण 20% ने वाढले आणि क्लॅम्पिंग फोर्स वाढला.

वर्ग 900 फ्लँज बोल्ट वर्तुळाचा व्यास वर्ग 150 फ्लँज व्यासाच्या तुलनेत ~114.3 मिमीने वाढला, ज्यामुळे बोल्ट वितरणासाठी अधिक जागा मिळते.

3. खूप मजबूत सीलिंग कामगिरी

मोठे सीलिंग पृष्ठभाग संपर्क क्षेत्र, उच्च दाब आणि उच्च तापमान वातावरणात दीर्घकालीन शून्य गळती.

उच्च बोल्ट थेट उच्च गॅस्केट सीलिंग फोर्स तयार करतात.

मोठ्या आकाराच्या फ्लँजच्या रिंग गॅस्केटचा डिझाईन गळती दर सामान्यतः 10^-6 std cm³/sec He पेक्षा कमी असणे आवश्यक आहे, जे हवाबंद सीलिंग साध्य करू शकते, जे सॉफ्ट गॅस्केटसाठी सामान्य फ्लँजच्या आवश्यकतेपेक्षा खूप जास्त आहे.

4. सानुकूलित आवश्यकता

या उत्पादनास मानक नसलेले आकार, साहित्य आणि कोटिंग्जसाठी सानुकूलित आवश्यकता आवश्यक आहेत. लाँगन हे यात माहिर आहेत.

आकारमानाच्या पलीकडे आहे आणि सानुकूलित प्रक्रिया आवश्यक आहे.

सामान्यतः वापरले जाणारे गंज-प्रतिरोधक मिश्रधातूचे साहित्य: (जसे की सुपर डुप्लेक्स 2507, इनकोनेल 625/825, मोनेल, हॅस्टेलॉय), उत्पादन शक्ती > 600 MPa किंवा त्याहून अधिक पर्यंत पोहोचू शकते.

विशेष कोटिंग्जची जाडी 250-500 μm पर्यंत पोहोचू शकते आणि अस्तरांची जाडी 3-6 मिमी आहे, जी सानुकूलित देखील केली जाऊ शकते.

शेवटी, मी यावर जोर देऊ इच्छितो की लाँगन हा एक शक्तिशाली कारखाना आहे जो सानुकूलित मोठ्या आकाराच्या फ्लॅन्जेसच्या निर्मितीमध्ये विशेषज्ञ आहे, जो या उत्पादनाच्या तुमच्या सर्व कल्पना पूर्ण करू शकतो. या आणि आमच्याशी संपर्क साधा, आमचे नेहमीच स्वागत आहे!
