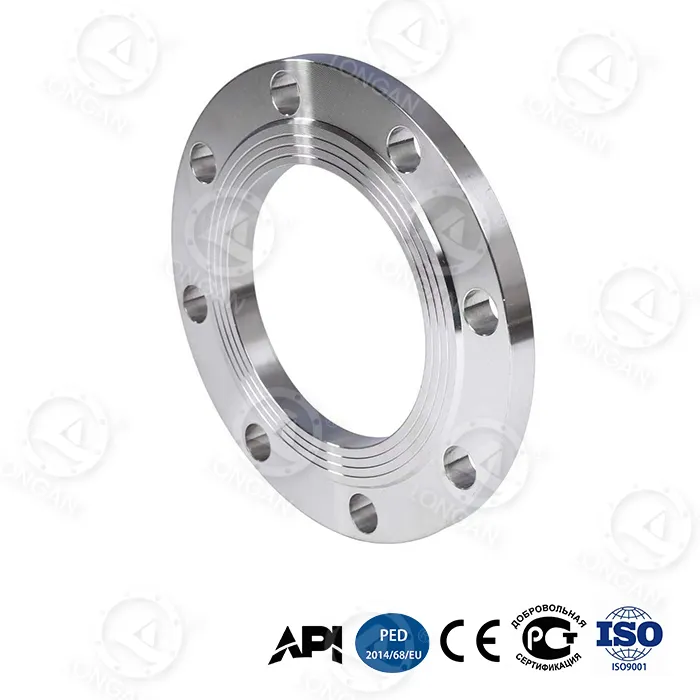

● हायब्रिड सीलिंग फेस डिझाइन:सपाट उंचावलेल्या फेस फ्लँजचे हे सर्वात विशिष्ट वैशिष्ट्य आहे. सीलिंग चेहर्याचे मध्यभागी क्षेत्र थोडेसे उंचावलेले आहे (RF सारखे), परंतु बाह्य क्षेत्र बोल्टच्या छिद्रांपर्यंत (FF सारखे) विस्तारित आहे. फायद्यांमध्ये हे समाविष्ट आहे:1.जलद स्थापनेसाठी स्वयंचलित गॅस्केट सेंटरिंग;2.अधिक एकसमान सीलिंग संपर्क ताण वितरण, पारंपारिक RF च्या काठ ओव्हरलोड टाळणे;3.फुल-फेस गॅस्केट आणि उठवलेले फेस गॅस्केट दोन्हीशी सुसंगत, लवचिक ऑन-साइट रिप्लेसमेंट प्रदान करते.
● वाकण्याच्या ताकदीत 65% वाढ:बायोनिक हनीकॉम्ब स्ट्रक्चर फ्लँजला हलका आणि कडक बनवते, विशेषत: पाइपलाइन वाकलेल्या क्षणांचा सामना करण्यासाठी योग्य.
● अति-उच्च दाब बेअरिंग:42MPa चा DN300 बर्स्ट प्रेशर पारंपारिक फ्लँज (≤15MPa) च्या 2.8 पट आहे. 35MPa वर 20,000 सायकलचे चक्रीय थकवा जीवन उद्योग मानकांपेक्षा खूप जास्त आहे.
● अत्यंत पर्यावरण सहिष्णुता:89J ची -70°C प्रभाव ऊर्जा, 5,000m खोल समुद्रातील गंज दर 0.03mm/वर्ष, 120m/s वाळू आणि धूळ ओरखडा ≤8μm.
● बुद्धिमान सुरक्षा:नॅनो-झिरकोनिया वेअर इंडिकेटर लेयर (जाडी <0.1 मिमी असताना रंग बदलण्याची चेतावणी) + दुहेरी-शंकूच्या आकाराचे बोल्ट होल (प्रीलोड ॲटेन्युएशन ≤5%).
● सीलिंग फेस मशीनिंग:ASME B16.5 मानक RF परिमाणे (वर्ग 150~1500 साठी 1.6mm ते 6.4mm) खालील उंचीसह, CNC अचूक टर्निंग वापरले जाते, परंतु वाढलेले रूट संपूर्ण फ्लँज चेहऱ्यावर सहजतेने संक्रमण करते. पृष्ठभाग खडबडीत Ra ≤3.2μm चांगले गॅस्केट संपर्क सुनिश्चित करते.
● ग्रेडियंट शमन:उच्च-कार्बन स्टीलला पृष्ठभागाची कडकपणा 45-50 HRC आणि कोर टफनेस ≥30J (-70°C वर) असलेली श्रेणीबद्ध संरचना तयार करण्यासाठी नियंत्रित शीतकरण होते.
● हनीकॉम्ब रचना:फ्लँज बॉडीमधील बायोनिक हेक्सागोनल ग्रिड, मर्यादित घटक विश्लेषणाद्वारे ऑप्टिमाइझ केलेले, समान वजनाने 65% जास्त कडकपणा प्रदान करते.
● टायटॅनियम मिश्र धातु मजबुतीकरण रिंग:एक Ti-6Al-4V रिंग (उत्पन्न शक्ती 1,250MPa) गळ्यात इंटरफेरन्स फिटसह एम्बेड केलेली आहे, उच्च दाबाखाली मान वाढण्यास प्रतिबंध करते.
● गुणवत्ता नियंत्रण:100% मितीय तपासणी, 10% चुंबकीय कण चाचणी, प्रति बॅच यादृच्छिक स्फोट चाचणी. शोधण्यायोग्य साहित्य प्रमाणपत्रे आणि उष्णता उपचार वक्र प्रदान केले जातात.
सपाट उंचावलेल्या फेस फ्लँजचे हायब्रीड सीलिंग फेस डिझाइन हे खालील परिस्थितींसाठी विशेषतः योग्य बनवते:
| परिस्थिती | पारंपारिक flanges सह वेदना बिंदू | या उत्पादनासह उपाय |
|---|---|---|
| जुनी पाइपलाइन रिट्रोफिटिंग | मूळ प्रणाली FF आणि RF flanges मिक्स करू शकते, gaskets अदलाबदल करण्यायोग्य नाही | हायब्रिड सीलिंग फेस दोन्ही गॅस्केट प्रकारांशी सुसंगत आहे, पाइपलाइन सुधारणेची आवश्यकता नाही |
| उच्च-दाब वायू माध्यम | RF फ्लँज गॅस्केट दबाव स्पंदनात बाहेर पडू शकतात | बाहेरील सपाट क्षेत्र अतिरिक्त समर्थन प्रदान करते, गॅस्केट रेंगाळण्यापासून प्रतिबंधित करते |
| मोठ्या-व्यासाच्या कमी-दाब पाइपलाइन | FF flanges पूर्ण-आकार gaskets, उच्च किंमत आवश्यक आहे | वाढलेला भाग मानक आरएफ गॅस्केट वापरण्याची परवानगी देतो, स्पेअर पार्ट्सची यादी कमी करतो |
| खोल समुद्र / ध्रुवीय वातावरण | थर्मल सायकलिंगनंतर सिंगल सीलिंग फेस लीक होतो | ड्युअल-झोन सीलिंग (उभारलेले + फ्लॅट) अनावश्यक सीलिंग मार्ग प्रदान करते |
विशिष्ट अनुप्रयोग क्षेत्रांमध्ये हे समाविष्ट आहे:
● शेल गॅस फ्रॅक्चरिंग पंप आउटलेट पाइपलाइन(35-70MPa स्पंदन दाब)
● खोल-समुद्र ड्रिलिंग प्लॅटफॉर्म वेलहेड कनेक्शन(5,000 मीटर पाण्याची खोली)
● LNG प्राप्त करणारे टर्मिनल(-70 डिग्री सेल्सियस कमी तापमान)
● ऑफशोर ख्रिसमस ट्री ऍसिडिक मीडिया पाइपलाइन(H₂S/CO₂)
● मोफत नमुने:आंतरराष्ट्रीय खरेदीदार इन्स्टॉलेशन चाचणी आणि सीलिंग पडताळणीसाठी एका मोफत नमुन्यासाठी (नमुना शुल्क परत करण्यायोग्य, मालवाहतुकीचे संकलन) अर्ज करू शकतात.
● स्थापना मार्गदर्शन:चायनीज/इंग्रजी इन्स्टॉलेशन मॅन्युअल प्रदान केले आहेत, ज्यामध्ये वेगवेगळ्या गॅस्केट सामग्रीसाठी टॉर्क मूल्यांचा समावेश आहे (ग्रेफाइट, सर्पिल जखमा, PTFE). दूरस्थ व्हिडिओ मार्गदर्शन उपलब्ध आहे.
● तांत्रिक सल्ला:अभियांत्रिकी संघ निवड आणि गॅस्केट जुळणाऱ्या प्रश्नांना 4 तासांच्या आत उत्तर देतो.
● गुणवत्ता शोधण्यायोग्यता:प्रत्येक फ्लँजचा एक अद्वितीय आयडी असतो आणि चाचणी अहवाल अधिकृत वेबसाइटवर तपासले जाऊ शकतात.
● हमी:18 महिने, मॅन्युफॅक्चरिंग दोषांसाठी विनामूल्य बदली.
● तृतीय-पक्ष चाचणी:विनंती केल्यावर SGS/BV साइटवर साक्षीदार दबाव चाचणीची व्यवस्था केली जाऊ शकते.
1. अद्वितीय सीलिंग फेस डिझाइन:बाजारातील बहुतेक फ्लँज एकतर शुद्ध एफएफ किंवा शुद्ध आरएफ आहेत. आमचा सपाट उंचावलेला फेस फ्लँज तुम्हाला गॅस्केट प्रकार न बदलता FF ची ताण एकसमानता आणि RF ची सीलिंग विश्वसनीयता दोन्ही प्राप्त करण्यास अनुमती देतो. हे विशेषतः रेट्रोफिट प्रकल्पांसाठी योग्य आहे जेथे मूळ पाइपलाइन FF किंवा RF असू शकते - हे उत्पादन दोन्हीशी सुसंगत आहे.
2. पूर्ण जीवन चक्र खर्च फायदा:30 वर्षांची एकूण किंमत फक्त $6,200 आहे, $18,500 च्या पारंपारिक फ्लँजच्या तुलनेत 66% बचत करते. सिंगल रिप्लेसमेंट वेळ 2.5 तास (पारंपारिक 8 तास), वार्षिक देखभाल वारंवारता 0.7 पट (पारंपारिक 3.2 वेळा) आहे.
3. पूर्ण प्रमाणन:API 6A PSL 3G, H₂S आणि CO₂ गॅस मीडियासह अति-उच्च दाब परिस्थितींसाठी योग्य.
4. पडताळणीयोग्य वास्तविक डेटा:सर्व कार्यप्रदर्शन संकेतक ग्राहकांच्या साक्षीने साइटवरील चाचणीसाठी उपलब्ध आहेत. विनामूल्य नमुने प्रदान केले जातात.
5. जलद प्रतिसाद:मानक आयटम 3 दिवसात, सानुकूल आयटम 15-30 दिवसात पाठवले जातात.
सारांश: लाँगनचा सपाट वाढलेला चेहरा फ्लँज, त्याच्या हायब्रिड सीलिंग फेस डिझाइनसह, गॅस्केट सुसंगतता, तणाव वितरण आणि उच्च-दाब सीलिंगमधील पारंपारिक फ्लँज्सच्या वेदना बिंदूंचे निराकरण करते. बायोनिक हनीकॉम्ब स्ट्रक्चर, ग्रेडियंट क्वेंचिंग आणि टायटॅनियम ॲलॉय रीइन्फोर्समेंट रिंग यांच्या संयोगाने, त्याची झुकण्याची ताकद, स्फोट दाब आणि थकवा आयुष्य खूप सुधारले आहे. API 6A PSL 3G प्रमाणन आणि 30-वर्षांच्या संपूर्ण जीवन चक्राच्या खर्चात 66% कपात यामुळे शेल गॅस, खोल-समुद्री अभियांत्रिकी आणि जटिल पाइपलाइन प्रणालींसाठी एक आदर्श पर्याय बनला आहे. विनामूल्य नमुने आणि व्यावसायिक सीलिंग उपाय प्राप्त करण्यासाठी आपल्या आवश्यकता पाठवा.
प्रश्न: सपाट उंचावलेला फेस फ्लँज विद्यमान आरएफ फ्लँज बदलू शकतो?
उ: होय. जोपर्यंत प्रेशर रेटिंग आणि आकार जुळतो तोपर्यंत ते थेट आरएफ फ्लँज बदलू शकते आणि मूळ आरएफ गॅस्केट वापरणे सुरू ठेवू शकते. जर मॅटिंग फ्लँज FF असेल तर, पूर्ण-चेहर्यावरील गॅस्केट आवश्यक आहे, परंतु या उत्पादनाचे सपाट क्षेत्र पूर्णपणे सुसंगत होण्यासाठी पुरेसे मोठे आहे.
प्रश्न: या हायब्रिड सीलिंग चेहर्यासाठी विशेष गॅस्केटची आवश्यकता आहे का?
उ: नाही. तुम्ही मानक ASME B16.21 RF गॅस्केट (उदा. आतील रिंगसह सर्पिल जखम) किंवा FF गॅस्केट (फुल-फेस ग्रेफाइट गॅस्केट) वापरणे सुरू ठेवू शकता. आमच्या चाचण्या दर्शवितात की या फ्लँजवरील दोन्ही गॅस्केट प्रकारांची सीलिंग कामगिरी पारंपारिक सिंगल सीलिंग चेहऱ्यांपेक्षा श्रेष्ठ आहे.
प्रश्न: 35MPa पल्सेटिंग प्रेशरमध्ये बोल्ट सैल होतील का?
A: हे उत्पादन दुहेरी-शंकूच्या आकाराचे बोल्ट होल वापरते. 35MPa उतार-चढ़ाव अंतर्गत, प्रीलोड ॲटेन्युएशन ≤5% आहे, तर पारंपारिक गोल छिद्रांमध्ये क्षीणन ≥20% आहे. तीन चरणांसह क्रॉस पॅटर्नमध्ये हायड्रॉलिक टॉर्क रेंच वापरण्याची शिफारस केली जाते. आम्ही टॉर्क गणना सारणी देऊ शकतो.
प्रश्न: स्टेनलेस स्टीलसारखे वेगवेगळे साहित्य पुरवले जाऊ शकते का?
उ: होय. या उत्पादनासाठी मानक सामग्री ग्रेडियंट क्वेंच्ड हाय-कार्बन स्टील आहे, परंतु 316L, डुप्लेक्स स्टेनलेस स्टील इ. देखील विनंतीनुसार प्रदान केले जाऊ शकते. समान हनीकॉम्ब रचना आणि टायटॅनियम मिश्र धातुची मजबुतीकरण रिंग स्टेनलेस स्टीलवर देखील लागू होते.
प्रश्न: तुमचा दावा केलेला 42MPa बर्स्ट प्रेशर आम्ही कसे सत्यापित करू शकतो?
उ: आमच्या कारखान्यात बर्स्ट चाचण्या पाहण्यासाठी आम्ही ग्राहकांचे स्वागत करतो. नियमित स्टॉक उत्पादनांचे प्रत्येक तिमाहीत यादृच्छिकपणे नमुने घेतले जातात आणि चाचणी अहवाल आमच्या वेबसाइटवर संग्रहित केले जातात. तुम्ही तुमच्या नमुन्यावर वेगळ्या चाचणीची विनंती देखील करू शकता; खर्च आम्ही उचलतो (नमुना परत करणे आवश्यक आहे).
