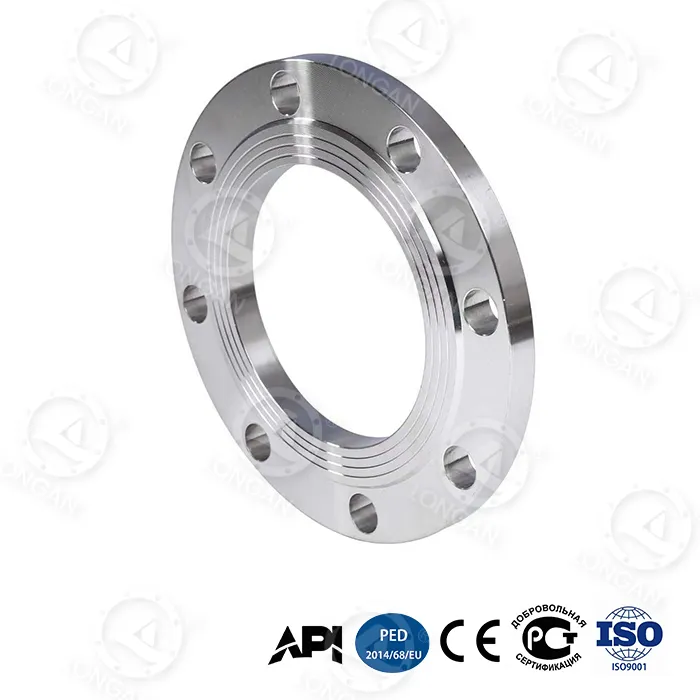

स्लिप-ऑन टाईप फ्लँज म्हणून, फ्लँजवर फ्लॅट स्लिप दोन फिलेट वेल्डद्वारे पाईपला इंस्टॉलेशन दरम्यान जोडली जाते: एक फ्लँजच्या मागील बाजूस आणि एक पाईप बोअरच्या आत. पारंपारिक वेल्ड नेक फ्लँजच्या तुलनेत, या डिझाइनचे खालील महत्त्वपूर्ण फायदे आहेत:
1.कमी स्थापना अडचण:विशिष्ट स्थापनेतील त्रुटींना अनुमती देऊन आणि साइटवरील बांधकाम आवश्यकता कमी करण्यासाठी कोणत्याही अचूक पाईप संरेखनाची आवश्यकता नाही.
2.सोयीस्कर वेल्डिंग ऑपरेशन:फिलेट वेल्ड पूर्ण प्रवेशाच्या बट वेल्ड्सपेक्षा कार्यान्वित करणे सोपे आहे, विशेषत: साइटवरील बंदिस्त जागांसाठी योग्य.
3.जलद बदलण्याची गती:पारंपारिक फ्लँजसाठी सिंगल रिप्लेसमेंट वेळ 8 तासांवरून 2.5 तासांपर्यंत कमी केला जातो, ज्यामुळे देखरेखीसाठी पाइपलाइन सिस्टम डाउनटाइम प्रभावीपणे कमी होतो.
लाँगनच्या अद्वितीय बायोनिक हनीकॉम्ब लाइटवेट डिझाइनसह एकत्रित केलेली ही स्लिप-ऑन रचना, संपूर्ण फ्लँजचे वजन कमी करते आणि इंस्टॉलेशन कार्यक्षमता सुधारते.
| कामगिरी सूचक | पारंपारिक बनावट स्टील फ्लँज | बाहेरील कडा वर सपाट स्लिप | सुधारणा |
|---|---|---|---|
| बर्स्ट प्रेशर (DN300) | ≤15MPa | 42MPa | ↑180% |
| चक्रीय थकवा जीवन (35MPa) | साध्य नाही | 20,000 सायकल | — |
| अक्षीय विकृती (35MPa) | 1.8 मिमी | 0.6 मिमी | ↓67% |
| -70°C वर ऊर्जा प्रभाव | ≥34J (राष्ट्रीय मानक) | ८९ जे | ↑162% |
| 30 वर्षांच्या खोल समुद्रातील गंज दर | अंदाजे 0.5 मिमी/वर्ष | 0.03 मिमी/वर्ष | ↓94% |
हे उत्पादन अंतिम प्रेशर बेअरिंग आणि पर्यावरणीय अनुकूलतेमध्ये पारंपारिक फ्लँजला पूर्णपणे मागे टाकते. फ्लँज नेकमध्ये अंगभूत टायटॅनियम मिश्रधातूच्या मजबुतीकरण रिंगमध्ये मुख्य प्रगती आहे, 1,250MPa पर्यंत उत्पन्न शक्तीसह, स्लिप-ऑन फ्लँजसाठी अति-उच्च दाब अनुप्रयोगांची शक्यता निर्माण करते.
वास्तविक पाइपलाइन प्रणालींमध्ये, थर्मल विस्तार/आकुंचन आणि पाया सेटलमेंट यांसारख्या घटकांमुळे अनेकदा फ्लँज चेहऱ्याचे संरेखन होते. 15° पाइपलाइनच्या चुकीच्या संरेखनासह विलक्षण लोड स्थितीत, पारंपारिक फ्लँजचा सीलिंग गळती दर >10⁻³ mbar·L/s आहे, तर फ्लँजवरील लाँगनचा फ्लॅट स्लिप सीलिंग गळती दर ≤10⁻⁻ mbar·L/s कायम ठेवतो, दोन क्रमाने सीलिंगची क्षमता सुधारते.
दोन संरचनात्मक नवकल्पना हे कार्यप्रदर्शन साध्य करतात:
● रेडियल मजबुतीकरण रिब डिझाइन:फ्लँजच्या मागील बाजूस जोडलेल्या रेडियल रीइन्फोर्समेंट रिब्समुळे स्थानिक ताण एकाग्रता 48% कमी होते, ज्यामुळे ऑफ-लोड परिस्थितीत तणावाचे वितरण अधिक एकसमान होते.
● उच्च-ताठपणा मधुकोश रचना:बायोनिक हनीकॉम्ब कोअर लेयर उत्कृष्ट वाकणारा कडकपणा प्रदान करते, फ्लँज फेस वॉर्पिंग विकृतीला प्रतिकार करते.
याव्यतिरिक्त, ISO 10816-3 मानक 50-200Hz फ्रिक्वेन्सी बँड कंपन चाचणीमध्ये, मोठेपणा क्षीणन दर 92% पर्यंत पोहोचते, उच्च-दाब पल्सेशन परिस्थितीत बोल्ट प्रीलोड क्षीणनची समस्या प्रभावीपणे सोडवते.
फ्लॅट स्लिप ऑन फ्लँज वापरकर्त्यांना संभाव्य समस्या लवकर शोधण्यात मदत करण्यासाठी दोन बुद्धिमान तंत्रज्ञान समाकलित करते:
● नॅनो-झिरकोनिया वेअर इंडिकेटर लेयर:ही सामग्री सीलिंग पृष्ठभागामध्ये एम्बेड केलेली आहे. जेव्हा जाडी 0.1 मिमी पेक्षा कमी असते, तेव्हा एक दृश्यमान रंग बदल एक चेतावणी देतो, ज्यामुळे व्यावसायिक उपकरणांशिवाय सीलिंग स्थितीचा न्याय केला जाऊ शकतो.
● डबल-शंकूच्या आकाराचे बोल्ट होल प्रीलोड लॉकिंग:35MPa दाब उतार-चढ़ाव अंतर्गत, पारंपारिक संरचनांचे प्रीलोड क्षीणन ≥20% आहे, तर हे डिझाइन ≤5% च्या आत प्रीलोड क्षीणन नियंत्रित करते, दीर्घकालीन कनेक्शनची विश्वासार्हता सुनिश्चित करते.
अत्यंत पर्यावरण कार्यप्रदर्शन पडताळणी (वास्तविक चाचण्यांमधील सर्व डेटा):
● कमी-तापमानाचा प्रभाव (-70°C):ध्रुवीय पाइपलाइन आणि LNG वाहतुकीसाठी योग्य 89J (राष्ट्रीय मानक ≥34J) ची चारपी प्रभाव ऊर्जा.
● खोल समुद्रातील गंज (5,000 मीटर):ASTM G111-97 मानकांनुसार, 30-वर्षांचा समतुल्य गंज दर केवळ 0.03mm/वर्ष आहे, खोल-समुद्र अभियांत्रिकीसाठी संपूर्ण जीवन चक्र आवश्यकता पूर्ण करतो.
● वाळू आणि धूळ ओरखडा (120m/s):ISO 5890:2012 मानकांनुसार, 10,000 तासांच्या सतत प्रभावानंतर, सीलिंग पृष्ठभागाची हानी खोली ≤8μm आहे, वाळवंट भागात किंवा उच्च-वेगाने वाळूने भरलेल्या वाऱ्यांसह ऑफशोअर प्लॅटफॉर्मसाठी योग्य आहे.
फ्लँजवरील फ्लॅट स्लिप ASME B16.5 मानकांनुसार काटेकोरपणे तयार केली जाते, ज्यामध्ये प्रेशर रेटिंग क्लास 150 ते क्लास 1500 आणि NPS 1/2 इंच ते 24 इंच पर्यंत असते. रेडियल रीइन्फोर्समेंट रिब डिझाइन आणि बिल्ट-इन टायटॅनियम ॲलॉय रीइन्फोर्समेंट रिंगसह एकत्रित, ग्रेडियंट क्वेंच्ड हाय-कार्बन स्टील आहे.
ASME B16.5 विनिर्देशानुसार, वर्ग 150 आणि वर्ग 300 फ्लँजसाठी जाडीच्या मापनामध्ये चेहऱ्याची वाढलेली उंची समाविष्ट नाही. हे उत्पादन फुल-फेस (FF) सीलिंग पृष्ठभाग डिझाइन स्वीकारते आणि पूर्ण-फेस गॅस्केटसह वापरणे आवश्यक आहे. हे लक्षात घेणे महत्त्वाचे आहे की फुल-फेस फ्लँज थेट उंचावलेल्या चेहऱ्याच्या फ्लँजला बोल्ट केले जाऊ नये; ते फुल-फेस गॅस्केट किंवा ॲडॉप्टरने बदलणे आवश्यक आहे.
● ग्रेडियंट क्वेंच्ड हाय-कार्बन स्टील:पारंपारिक रीतीने फ्लँजच्या पूर्ण विझवण्यामुळे पृष्ठभाग आणि गाभा यांच्यात जास्त कडकपणाचा फरक दिसून येतो, ज्यामुळे क्रॅक होण्याची शक्यता असते. ग्रेडियंट क्वेंचिंग टेक्नॉलॉजी हीटिंग आणि कूलिंग रेट तंतोतंत नियंत्रित करते, बाहेरून आतून हळूहळू कडकपणाचे वितरण तयार करते - पोशाख प्रतिरोधासाठी उच्च पृष्ठभागाची कडकपणा, प्रभाव प्रतिरोधासाठी उच्च कोर कडकपणा. हे फ्लँजला -70 डिग्री सेल्सिअस तापमानात 89J च्या प्रभावाची कडकपणा राखण्यास अनुमती देते.
● बायोनिक हनीकॉम्ब रचना:मधमाशांच्या षटकोनी भूमितीपासून प्रेरणा घेऊन, ही रचना वजन न वाढवता वाकण्याचा कडकपणा लक्षणीयरीत्या वाढवते. मर्यादित घटक विश्लेषण सत्यापित करते की या संरचनेची झुकण्याची ताकद समान वजनाच्या घन फ्लँजपेक्षा 65% जास्त आहे.
● अंगभूत टायटॅनियम मिश्र धातु मजबुतीकरण रिंग:एक Ti-6Al-4V टायटॅनियम मिश्र धातुची रिंग फ्लँज नेकवर पूर्व-स्थापित आहे, ते स्थान तणाव एकाग्रतेसाठी सर्वात जास्त प्रवण आहे. या मिश्रधातूची उत्पादन शक्ती 1,250MPa इतकी आहे आणि घनता स्टीलपेक्षा फक्त 60% आहे. इंटरफेरन्स फिटद्वारे रिंग बेस मटेरियलशी जोडलेली असते, ज्यामुळे नेक प्लॅस्टिक विकृती प्रभावीपणे मर्यादित होते आणि पारंपारिक ≤15MPa वरून 42MPa पर्यंत DN300 फ्लँज बर्स्ट प्रेशर वाढते.
लाँगनचा इन-हाऊस कारखाना लॉन्गवान, वेन्झो येथे आहे. त्सिंगशान होल्डिंग ग्रुपकडून उच्च-गुणवत्तेच्या कच्च्या मालाच्या पुरवठ्याचा फायदा घेऊन, स्वतःच्या फोर्जिंग, उष्णता उपचार आणि मशीनिंग क्षमतेसह, त्याने एक संपूर्ण उत्पादन साखळी तयार केली आहे. फ्लँजवरील प्रत्येक फ्लॅट स्लिपमध्ये शोधण्यायोग्य सामग्री प्रमाणपत्रे, उष्णता उपचार वक्र नोंदी, मितीय तपासणी अहवाल आणि हायड्रोस्टॅटिक/न्यूमॅटिक चाचणी अहवाल येतात.
गुणवत्ता नियंत्रण मुख्य मुद्दे:
1.कच्च्या मालाची इनकमिंग तपासणी: वर्णक्रमीय विश्लेषण, यांत्रिक मालमत्ता नमुना.
2.प्रक्रिया नियंत्रण: उष्णता उपचार भट्टीच्या तापमान वक्रांचे रिअल-टाइम निरीक्षण, ग्रेडियंट क्वेंचिंग प्रक्रिया पॅरामीटर्सचे स्वयंचलित रेकॉर्डिंग.
3.पूर्ण उत्पादन तपासणी: 100% मितीय तपासणी, 10% चुंबकीय कण चाचणी, स्फोट दाब किंवा चक्रीय थकवा जीवनासाठी बॅच सॅम्पलिंग.
4.तृतीय-पक्षाची साक्ष: SGS, BV किंवा इतर एजन्सीद्वारे साइटवर साक्षीदार चाचणीची व्यवस्था ग्राहकांच्या विनंतीनुसार केली जाऊ शकते.
आंतरराष्ट्रीय खरेदीदार ऑर्डर क्रमांक वापरून उत्पादन प्रगती तपासू शकतात आणि डेटाची ऑनलाइन चाचणी करू शकतात.
● मध्य पूर्व शेल गॅस फील्ड फ्रॅक्चरिंग स्टेशन:फ्लँजवरील DN300 वर्ग 1500 फ्लॅट स्लिपचे 120 संच वापरले गेले. 18 महिन्यांच्या सतत ऑपरेशननंतर, सील गळती झाली नाही आणि देखभाल वारंवारता शून्य होती.
● दक्षिण चीन समुद्र खोल-समुद्र ड्रिलिंग प्लॅटफॉर्म:पाण्याची खोली 2,800 मीटर. फ्लँजचा वापर ब्लोआउट प्रतिबंधक स्टॅकला जोडण्यासाठी केला गेला. 30 महिन्यांच्या गंज तपासणीनंतर, सीलिंग पृष्ठभागावर कोणतेही स्पष्ट नुकसान दिसून आले नाही आणि मोजलेले गंज दर 0.028 मिमी/वर्ष होते.
● रशियन आर्क्टिक नैसर्गिक वायू पाइपलाइन:सभोवतालचे तापमान -55°C, प्रभाव चाचणी मूल्य 82J, प्रकल्प डिझाइन आवश्यकता पूर्ण करणे. 500 हून अधिक तुकड्यांचा पुरवठा करण्यात आला आहे.
प्रश्न: कोणत्या दबाव रेटिंगसाठी ते योग्य आहे?
A: फ्लँजवरील ही फ्लॅट स्लिप क्लास 150 ते क्लास 1500 च्या प्रेशर रेटिंगसाठी योग्य आहे. मोजलेला डेटा दर्शवितो की DN300 आकार 42MPa च्या बर्स्ट प्रेशरवर उत्कृष्ट कामगिरी करतो, राष्ट्रीय मानक आवश्यकतांपेक्षा खूप जास्त आहे. हे विशेषतः अति-उच्च दाब आणि कठोर परिस्थिती जसे की शेल गॅस फ्रॅक्चरिंग पंप, खोल-समुद्र ड्रिलिंग प्लॅटफॉर्म, अति-उच्च दाब नैसर्गिक वायू ट्रांसमिशन पाइपलाइन आणि ध्रुवीय वातावरणासाठी योग्य आहे.
प्रश्न: या आणि वेल्ड नेक फ्लँजमध्ये मुख्य फरक काय आहे?
उ: स्लिप-ऑन फ्लँज पाईप जोडण्यासाठी दोन फिलेट वेल्डचा वापर करते (एक मागे आणि एक बोअरच्या आत), तुलनेने आरामशीर स्थापना आवश्यकता. वेल्ड नेक फ्लँज सिंगल फुल-पेनेट्रेशन बट वेल्ड वापरते, ज्यासाठी कडक संरेखन आवश्यक असते. तथापि, लाँगनच्या स्लिप-ऑन फ्लँज उत्पादनामध्ये, बायोनिक हनीकॉम्ब स्ट्रक्चर आणि अंगभूत टायटॅनियम मिश्र धातुच्या मजबुतीकरण रिंगच्या डिझाइनद्वारे, दाब सहन करणारी कामगिरी पारंपारिक वेल्ड नेक फ्लँजपेक्षा कमी नाही.
प्रश्न: कमी-तापमानाच्या वातावरणात ते कसे कार्य करते?
A: -70°C च्या अति-कमी तापमानाच्या परिस्थितीत, उत्पादनाची Charpy प्रभाव ऊर्जा 89J पर्यंत पोहोचते, ≥34J च्या राष्ट्रीय मानक आवश्यकतेपेक्षा खूप जास्त. हे ध्रुवीय पाइपलाइन अभियांत्रिकी आणि कमी-तापमान नैसर्गिक वायू वाहतूक प्रणालीसाठी योग्य बनवलेल्या ग्रेडियंट क्वेंच्ड हाय-कार्बन स्टील सामग्रीच्या उत्कृष्ट कमी-तापमान कडकपणामुळे आहे.
प्रश्न: लाँगनची पुरवठा क्षमता आणि सानुकूलित पर्याय काय आहेत?
उ: लाँगनमध्ये इन-हाऊस फॅक्टरी आणि संपूर्ण उत्पादन प्रणाली आहे, आकार सानुकूलन, खाजगी लेबलिंग आणि मोठ्या प्रमाणात उत्पादनास समर्थन देते. कच्च्या मालाच्या निवडीपासून ते तयार उत्पादनाच्या तपासणीपर्यंत कठोर गुणवत्ता व्यवस्थापन लागू केले जाते. आंतरराष्ट्रीय खरेदीदार विनामूल्य नमुने मिळविण्यासाठी आवश्यकता पाठवू शकतात. कंपनी क्रमांक 620 मिंगझू रोड, यॉन्ग्झिंग स्ट्रीट, लॉन्गवान जिल्हा, वेन्झो शहर, झेजियांग प्रांत येथे स्थित आहे, संपूर्ण उत्पादन आणि पुरवठा प्रणाली तयार करण्यासाठी वेन्झूचे भौगोलिक फायदे आणि त्सिंगशान होल्डिंग ग्रुपच्या कच्च्या मालाच्या पुरवठ्याचा लाभ घेत आहे.
प्रश्न: प्रत्यक्ष कामगिरीची पडताळणी कशी करता येईल?
उ: फॅक्टरीत कामगिरी चाचण्या पाहण्यासाठी लॉन्गान ग्राहक किंवा तृतीय-पक्ष तपासणी संस्थांचे स्वागत करते. कारखाना 3000-टन प्रेशर टेस्टिंग मशीन, एक चक्रीय थकवा चाचणी बेंच, -80 डिग्री सेल्सिअस कमी-तापमान प्रभाव परीक्षक आणि खोल-समुद्र उच्च-दाब गंज सिम्युलेशन चेंबरसह सुसज्ज आहे. ग्राहक नमुन्यांवरील बर्स्ट प्रेशर चाचण्या, चक्रीय थकवा चाचण्या किंवा अत्यंत पर्यावरणीय चाचण्यांची विनंती करू शकतात; चाचणी अहवाल सीएनएएस पात्रतेसह अंतर्गत प्रयोगशाळेद्वारे जारी केले जातात.
