A सॉकेt flangeलहान-व्यास, उच्च-दाब आणि उच्च-तापमान प्रणालींसाठी डिझाइन केलेला एक गंभीर पाइपिंग घटक आहे. या सखोल मार्गदर्शकामध्ये, आम्ही सॉकेट फ्लँज म्हणजे काय, ते कसे कार्य करते, त्याचे संरचनात्मक फायदे, आयामी मानके, भौतिक पर्याय, आणि ते तेल आणि वायू, रासायनिक प्रक्रिया यांसारख्या सुरक्षा-गंभीर उद्योगांमध्ये प्राधान्यकृत समाधान का आहे, आणि वीज निर्मिती. वास्तविक अभियांत्रिकी पद्धती आणि उत्पादन कौशल्य पासून रेखाचित्रलाँगन, हा लेख मदत करतो अभियंते, खरेदीदार आणि प्रकल्प व्यवस्थापक आत्मविश्वासाने माहितीपूर्ण निर्णय घेतात.

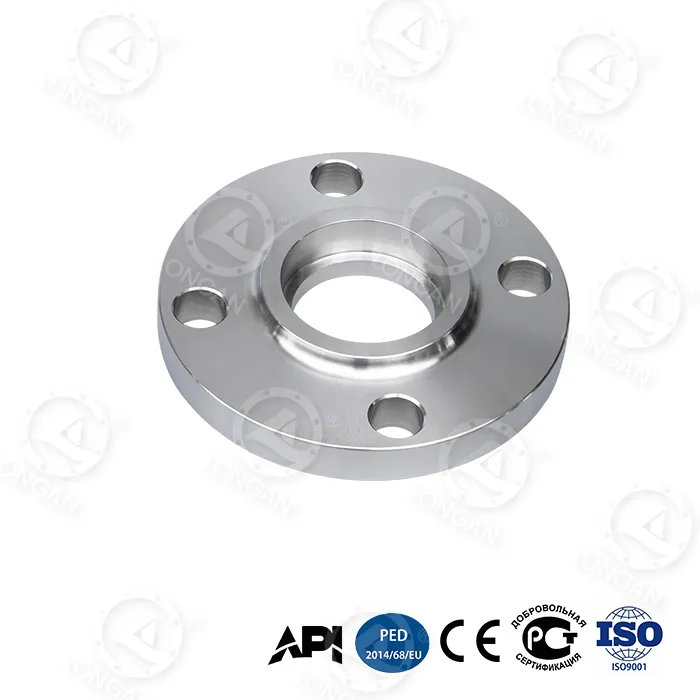

A सॉकेट बाहेरील कडासॉकेट वेल्ड फ्लँज म्हणूनही ओळखले जाते, हा एक प्रकारचा पाईप फ्लँज आहे ज्याची रचना रेसेस्ड सॉकेटसह केली जाते जे बाहेरील काठावर फिलेट वेल्डिंग लागू करण्यापूर्वी पाईप घालण्याची परवानगी देते. स्लिप-ऑन flanges विपरीत, पाईप फ्लँज बोअरमधून जात नाही; त्याऐवजी, ते सॉकेटच्या आत थांबते, एक संक्षिप्त आणि सुरक्षित संयुक्त तयार करते.
सॉकेट flanges प्रामुख्याने साठी वापरले जातातलहान नाममात्र पाईप आकार, सामान्यत: NPS ½″ ते 3″, जेथे उच्च दाब, उच्च तापमान आणि जागा मर्यादा उच्च संयुक्त अखंडतेची मागणी करतात.
तुम्ही थेट वरून तपशीलवार उत्पादन तपशील एक्सप्लोर करू शकतालाँगनचे सॉकेट फ्लँज उत्पादन पृष्ठ, जे सामग्रीचे पर्याय, दाब वर्ग आणि मशीनिंग अचूकतेची रूपरेषा देते.
सॉकेट फ्लँजमागील डिझाइनचे तत्त्व सोपे पण प्रभावी आहे: पाईपची हालचाल मर्यादित करून आणि वेल्डचा ताण केंद्रित करून बाहेरून, ते अंतर्गत वेल्ड दोषांचा धोका कमी करते.
पाईप खांद्यापर्यंत पोहोचेपर्यंत सॉकेटमध्ये घातला जातो, नंतर थोडासा मागे खेचला जातो (सामान्यत: 1.6 मिमी). थर्मल विस्तारासाठी. एक फिलेट वेल्ड बाहेरून लागू केले जाते, पाईपला बाहेरील बाजूस घट्टपणे सुरक्षित करते.
हे डिझाइन यांत्रिक शक्ती राखून वेल्डिंगची वेळ कमी करून पूर्ण प्रवेशाच्या बट वेल्डची आवश्यकता काढून टाकते.
खालील फायद्यांमुळे उच्च-दाब प्रणालींमध्ये सॉकेट फ्लँज मोठ्या प्रमाणावर स्वीकारले जातात:
सॉकेट फ्लँजवर मोठ्या प्रमाणावर अवलंबून असलेले उद्योग हे समाविष्ट करतात:
| साहित्य | मानक | ठराविक अर्ज |
|---|---|---|
| कार्बन स्टील | ASTM A105 | सामान्य उच्च-दाब पाइपलाइन |
| स्टेनलेस स्टील | ASTM A182 F304/F316 | संक्षारक आणि आरोग्यदायी प्रणाली |
| मिश्र धातु स्टील | ASTM A182 F11/F22 | उच्च-तापमान सेवा |
प्रत्येक सॉकेट फ्लँज प्रकल्पाच्या वैशिष्ट्यांची पूर्तता करते याची खात्री करण्यासाठी लाँगन संपूर्ण सामग्री शोधण्यायोग्यता आणि PMI चाचणी ऑफर करते.
सॉकेट फ्लँज प्रमुख जागतिक मानकांनुसार तयार केले जातात:
प्रेशर क्लासेस सामान्यत: क्लास 150 ते क्लास 2500 पर्यंत असतात, ज्यामुळे अत्यंत ऑपरेटिंग परिस्थितीसाठी सॉकेट फ्लँज योग्य बनतात.
| बाहेरील कडा प्रकार | ताकद | ठराविक आकार श्रेणी | केस वापरा |
|---|---|---|---|
| सॉकेट फ्लँज | उच्च | लहान व्यास | उच्च दाब आणि कॉम्पॅक्ट सिस्टम |
| बाहेरील कडा वर स्लिप | मध्यम | रुंद | कमी ते मध्यम दाब |
| वेल्ड नेक फ्लँज | खूप उच्च | सर्व आकार | गंभीर तणाव प्रणाली |
लाँगन येथे, सीएनसी मशीनिंग, कठोर मितीय तपासणी आणि पूर्ण अनुपालन वापरून सॉकेट फ्लँज तयार केले जातात आंतरराष्ट्रीय मानके. प्रत्येक बॅचमध्ये व्हिज्युअल तपासणी, यांत्रिक चाचणी आणि पृष्ठभाग उपचार पडताळणी केली जाते.
ही मॅन्युफॅक्चरिंग शिस्त हे सुनिश्चित करते की वितरित केलेले प्रत्येक सॉकेट फ्लँज मागणीच्या वातावरणात विश्वसनीयरित्या कार्य करते.
होय, योग्यरित्या वेल्डेड आणि स्थापित केल्यावर, सॉकेट फ्लँज्स चक्रीय दाब परिस्थितीत चांगले कार्य करतात.
मोठ्या व्यासांमुळे ताण एकाग्रता आणि वेल्डिंगची अडचण वाढते, ज्यामुळे इतर फ्लँज प्रकार अधिक व्यावहारिक बनतात.
एकदम. स्टेनलेस स्टील आणि मिश्र धातुचे पर्याय उत्कृष्ट गंज प्रतिरोध प्रदान करतात.
योग्य सॉकेट फ्लँज निवडणे केवळ वैशिष्ट्यांबद्दल नाही - ते दीर्घकालीन सिस्टम सुरक्षितता, कार्यप्रदर्शन आणि किमतीच्या कार्यक्षमतेबद्दल आहे. सिद्ध मॅन्युफॅक्चरिंग अनुभव आणि जागतिक प्रकल्प समर्थनासह, लाँगन तुम्हाला तुमच्या अर्जासाठी सर्वात विश्वासार्ह उपाय निवडण्यात मदत करण्यास तयार आहे.
आपण नवीन प्रकल्पाची योजना आखत असल्यास किंवा तांत्रिक समर्थनाची आवश्यकता असल्यास,आमच्याशी संपर्क साधाआमच्या अभियांत्रिकी कार्यसंघासह आपल्या सॉकेट फ्लँज आवश्यकतांवर चर्चा करण्यासाठी आज.
