तुमच्या पाइपलाइन सिस्टमसाठी तुम्ही योग्य मोठ्या आकाराचा फ्लँज कसा निवडाल

मोठ्या आकाराचे flangesतेल आणि वायू, वीज निर्मिती, पेट्रोकेमिकल प्रक्रिया आणि ऑफशोअर इंजिनीअरिंग यांसारख्या उद्योगांमध्ये वापरल्या जाणाऱ्या मोठ्या व्यासाच्या आणि उच्च-दाब पाइपलाइन प्रणालींमध्ये महत्त्वपूर्ण भूमिका बजावते. योग्य मोठ्या आकाराच्या फ्लँजची निवड करण्यामध्ये फ्लँज प्रकार, सामग्री, दाब रेटिंग, उत्पादन मानके आणि स्थापना परिस्थिती यासह अनेक घटकांचे मूल्यांकन करणे समाविष्ट आहे.

हे सखोल मार्गदर्शक आपल्या पाइपलाइन प्रणालीसाठी योग्य मोठ्या आकाराचे फ्लँज कसे निवडायचे ते स्पष्ट करते, तांत्रिक विचार, उद्योग मानके, सामान्य अनुप्रयोग आणि सर्वोत्तम पद्धतींचा समावेश करून - अभियंते, खरेदी व्यवस्थापक आणि प्रकल्प मालकांना माहितीपूर्ण निर्णय घेण्यास मदत करणे.

सामग्री सारणी

• मोठ्या आकाराचा फ्लँज म्हणजे काय?
• मोठ्या आकाराच्या Flanges च्या अनुप्रयोग
• मोठ्या आकाराच्या फ्लँजचे सामान्य प्रकार
• मोठ्या आकाराच्या फ्लँजसाठी सामग्रीची निवड
• आंतरराष्ट्रीय मानके आणि तपशील
• मोठ्या आकाराचा फ्लँज निवडताना मुख्य घटक
• उत्पादन आणि गुणवत्ता नियंत्रण
• स्थापना आव्हाने आणि सर्वोत्तम पद्धती
• मोठ्या आकाराचा बाहेरील कडा वि मानक बाहेरील कडा
• वारंवार विचारले जाणारे प्रश्न

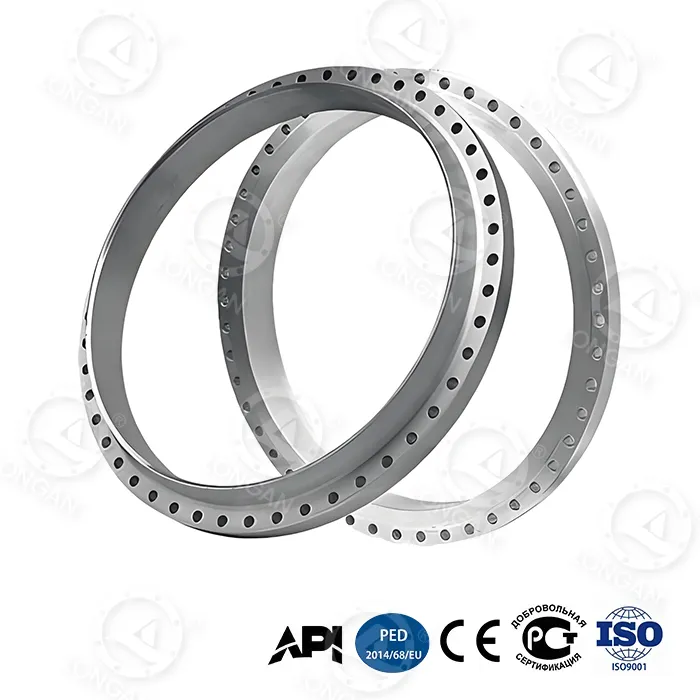

मोठ्या आकाराचा फ्लँज म्हणजे काय?

A मोठ्या आकाराचा बाहेरील कडासामान्यत: DN600 (24 इंच) पेक्षा नाममात्र व्यास असलेल्या फ्लँजचा संदर्भ देते, जरी अनेक जड औद्योगिक प्रकल्पांमध्ये, फ्लँज DN1000, DN2000 किंवा त्याहूनही मोठ्या असू शकतात. मोठ्या पाईप्स, व्हॉल्व्ह, पंप आणि प्रेशर वेसल्सला मागणी असलेल्या वातावरणात जोडण्यासाठी हे फ्लँज डिझाइन केलेले आहेत.

मानक flanges विपरीत, मोठ्या आकाराच्या flanges सहन करणे आवश्यक आहे:

• अत्यंत उच्च अंतर्गत दबाव
• मोठे यांत्रिक भार
• थर्मल विस्तार आणि कंपन
• कठोर रासायनिक किंवा सागरी वातावरण

उत्पादक जसे कीलाँगनजागतिक पायाभूत सुविधा प्रकल्पांसाठी कठोर मितीय अचूकता आणि कार्यक्षमतेची आवश्यकता पूर्ण करणाऱ्या मोठ्या आकाराचे फ्लँज तयार करण्यात माहिर.

मोठ्या आकाराच्या Flanges च्या अनुप्रयोग

मोठ्या आकाराच्या फ्लँजचा वापर उद्योगांमध्ये मोठ्या प्रमाणावर केला जातो जेथे द्रव वाहतुकीसाठी मोठी प्रवाह क्षमता आणि उच्च विश्वासार्हता आवश्यक असते.

मोठ्या आकाराच्या फ्लँजचे सामान्य प्रकार

योग्य फ्लँज प्रकार निवडणे ही विश्वसनीय पाइपलाइन प्रणालीचा पाया आहे.

1. वेल्ड नेक मोठ्या आकाराचा बाहेरील कडा

• उच्च-दाब आणि उच्च-तापमान प्रणालींसाठी सर्वोत्तम
• उत्कृष्ट ताण वितरण प्रदान करते
• तेल आणि गॅस पाइपलाइनमध्ये सामान्यतः वापरले जाते

2. स्लिप-ऑन मोठ्या आकाराचा फ्लँज

• संरेखित करणे आणि स्थापित करणे सोपे आहे
• वेल्ड नेक फ्लँजच्या तुलनेत कमी किंमत
• मध्यम दाब अनुप्रयोगांसाठी योग्य

3. आंधळा मोठा आकार बाहेरील कडा

• पाइपलाइनचे टोक बंद करण्यासाठी वापरले जाते
• भविष्यातील विस्तारास अनुमती देते
• प्रेशर लोडमुळे उच्च सामग्रीची ताकद आवश्यक आहे

4. रिंग टाईप जॉइंट (RTJ) फ्लँज

• मेटल-टू-मेटल सीलिंग
• अत्यंत दाब आणि तापमानासाठी आदर्श
• बर्याचदा गंभीर प्रणालींमध्ये निर्दिष्ट केले जाते

मोठ्या आकाराच्या फ्लँजसाठी सामग्रीची निवड

सामग्रीची निवड थेट फ्लँज कार्यप्रदर्शन, आयुर्मान आणि सुरक्षितता प्रभावित करते.

अनुभवी उत्पादकांना आवडतेलाँगन मोठ्या आकाराच्या बाहेरील कडा पुरवठादारप्रकल्प परिस्थितीवर आधारित योग्य साहित्य शिफारस करू शकता.

आंतरराष्ट्रीय मानके आणि तपशील

सुसंगतता आणि सुरक्षितता सुनिश्चित करण्यासाठी मोठ्या आकाराच्या फ्लँजने मान्यताप्राप्त आंतरराष्ट्रीय मानकांचे पालन करणे आवश्यक आहे.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN मानके
• बीएस मानके
• GOST मानके

या मानकांचे पालन केल्याने मितीय अचूकता, दाब रेटिंग आणि सामग्री शोधण्यायोग्यता सुनिश्चित होते.

मोठ्या आकाराचा फ्लँज निवडताना मुख्य घटक

मोठ्या आकाराचा फ्लँज निवडताना, खालील गंभीर घटकांचा विचार करा:

1. नाममात्र व्यास आणि दबाव रेटिंग
2. ऑपरेटिंग तापमान
3. मध्यम (तेल, वायू, पाणी, रसायने)
4. स्थापना वातावरण
5. फ्लँज फेसिंग प्रकार
6. दीर्घकालीन देखभाल आवश्यकता

उत्पादन आणि गुणवत्ता नियंत्रण

त्यांच्या आकारमानामुळे आणि अनुप्रयोगामुळे, मोठ्या आकाराच्या फ्लँजसाठी प्रगत उत्पादन प्रक्रिया आवश्यक आहेत:

• फोर्जिंग किंवा रोल केलेले रिंग फोर्जिंग
• अचूक सीएनसी मशीनिंग
• विना-विध्वंसक चाचणी (UT, MT)
• मितीय तपासणी
• साहित्य प्रमाणन (EN 10204 3.1 / 3.2)

प्रत्येक मोठ्या आकाराचा फ्लँज आंतरराष्ट्रीय प्रकल्प आवश्यकता पूर्ण करतो हे सुनिश्चित करण्यासाठी लाँगन कठोर गुणवत्ता नियंत्रण प्रक्रिया लागू करते.

स्थापना आव्हाने आणि सर्वोत्तम पद्धती

मोठ्या आकाराचे फ्लँज स्थापित करण्यासाठी काळजीपूर्वक नियोजन आवश्यक आहे:

• गळती टाळण्यासाठी योग्य संरेखन
• नियंत्रित बोल्ट घट्ट करण्याचा क्रम
• योग्य गॅस्केटचा वापर
• थर्मल विस्तारासाठी भत्ता

मोठ्या आकाराचा बाहेरील कडा वि मानक बाहेरील कडा

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: मोठ्या आकाराचा फ्लँज काय मानला जातो?

मोठ्या आकाराच्या फ्लँजचा सामान्यतः DN600 पेक्षा मोठा व्यास असलेल्या फ्लँजेसचा संदर्भ असतो, बहुतेकदा मोठ्या पाइपलाइन सिस्टमसाठी सानुकूलित केले जाते.

Q2: मोठ्या आकाराचे flanges सानुकूल उत्पादित आहेत?

होय, प्रकल्प-विशिष्ट रेखाचित्रे आणि मानकांनुसार बहुतेक मोठ्या आकाराचे फ्लँज तयार केले जातात.

Q3: कोणते उद्योग मोठ्या आकाराचे फ्लँज वापरतात?

तेल आणि वायू, वीज निर्मिती, पेट्रोकेमिकल, ऑफशोअर इंजिनिअरिंग आणि जल उपचार उद्योग.

Q4: मी फ्लँज गुणवत्ता कशी सुनिश्चित करू?

लाँगन सारखे उत्पादक निवडा जे संपूर्ण सामग्री शोधण्यायोग्यता, चाचणी अहवाल आणि आंतरराष्ट्रीय प्रमाणपत्रे प्रदान करतात.

योग्य मोठ्या आकाराचा फ्लँज निवडणे हा एक धोरणात्मक निर्णय आहे जो सुरक्षितता, कार्यक्षमता आणि दीर्घकालीन ऑपरेशनल यशावर परिणाम करतो. सारख्या अनुभवी उत्पादकांसह काम करूनलाँगन, आपण सर्वात जास्त मागणी असलेल्या पाइपलाइन सिस्टमसाठी विश्वसनीय कार्यप्रदर्शन सुनिश्चित करू शकता.

जर तुम्ही मोठ्या प्रमाणात औद्योगिक प्रकल्पाची योजना आखत असाल आणि तज्ञांच्या मार्गदर्शनाची किंवा सानुकूलित मोठ्या आकाराच्या फ्लँज सोल्यूशन्सची आवश्यकता असेल, तर मोकळ्या मनानेआमच्याशी संपर्क साधाआज तुमच्या गरजांवर चर्चा करण्यासाठी.
